• Detección de Partes
Ejemplos de la inspección de un motor eléctrico en la linea de montaje.
CARACTERÍSTICAS GENERALES.
Este Sistema realiza la inspección de diferentes partes del motor detectando la presencia y ausencia de partes y mediciones de parámetros que se deseen considerar; El sistema es proyectado para realizar la inspección de un modelo de motor en particular; entre ellas podemos mencionar las siguientes:
Soporte de placa de switch y orientación de acuerdo a las siglas.
Estado físico del switch (en caso de raspadura).
Protección del switch (cartón).
La Etiqueta o Placa de Datos.
Botón de Reset.
Tapa Lateral.
Tapones de graseras.
Presencia de conector de salida de cables.
Colores de cables.

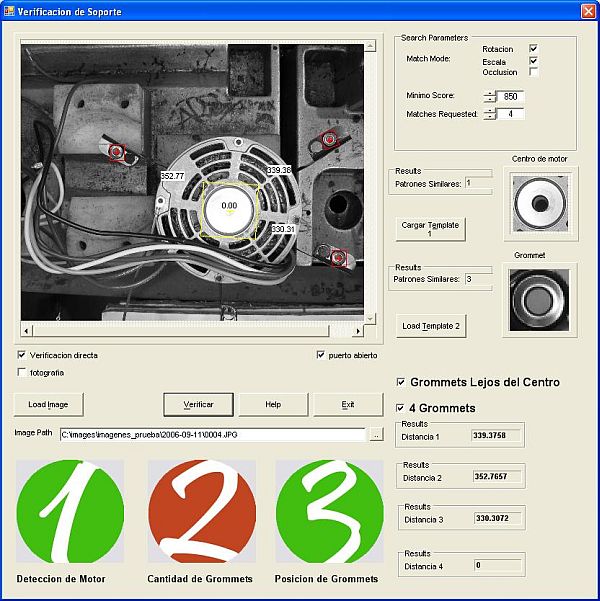

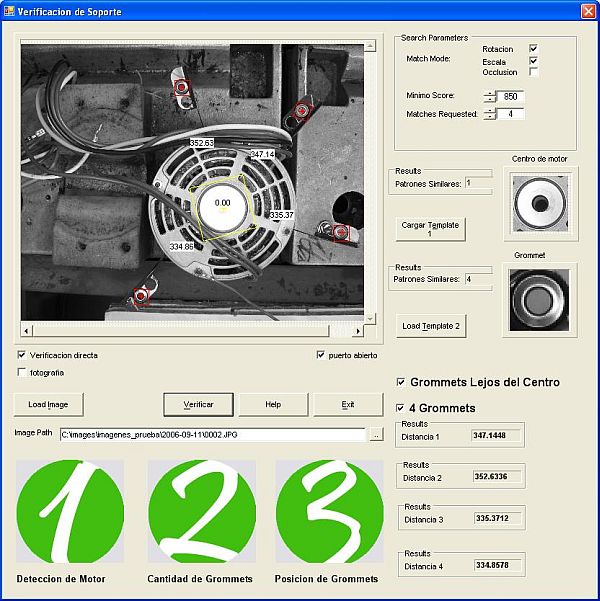

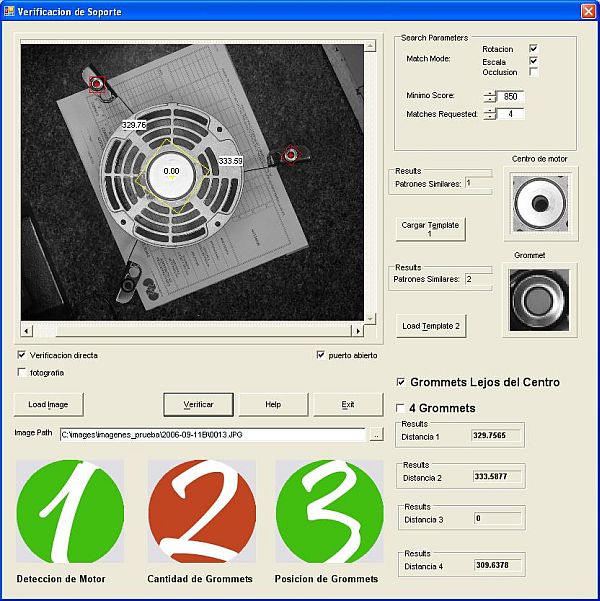

Detección de partes a través de 2 cámaras digitales con detección automática de las áreas a supervisar al momento de pasar por el área de inspección, las cámaras realizan las tomas de las fotos y las envía a la PC quien a través de un software en visual NET realiza la inspección, al no detectar una de las partes mencionadas o bien que no estén colocadas conforme correspondan se muestra una alerta en la pantalla reportando el tipo de irregularidad encontrada; al detectar la falla el sistema puede enviar un para detener el proceso si así es requerido.
El sistema cargará la aplicación del modelo específico el cual tiene los parámetros de la inspección que se realizará. La información de status de los motores se enviará a una base de datos la cual el usuario puede hacer uso de ellos para su mejor conveniencia.
El proyecto incluye lo siguiente:

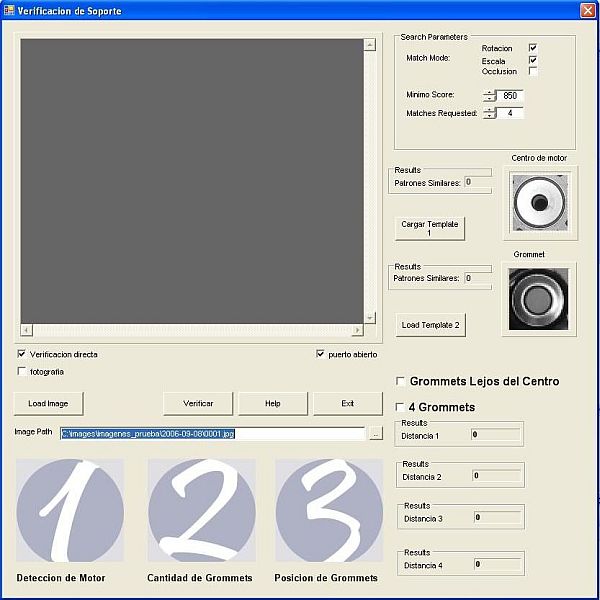

• El Software de detección de partes que incluye visualización de la imagen capturada y alarma del tipo de falla así como menú de configuración.
• Computadora
Tels 01(81) - 8-332- 0575, 8-332-3476
